Tlakově nezávislé 2-cestné regulační ventily Optima Compact Plus

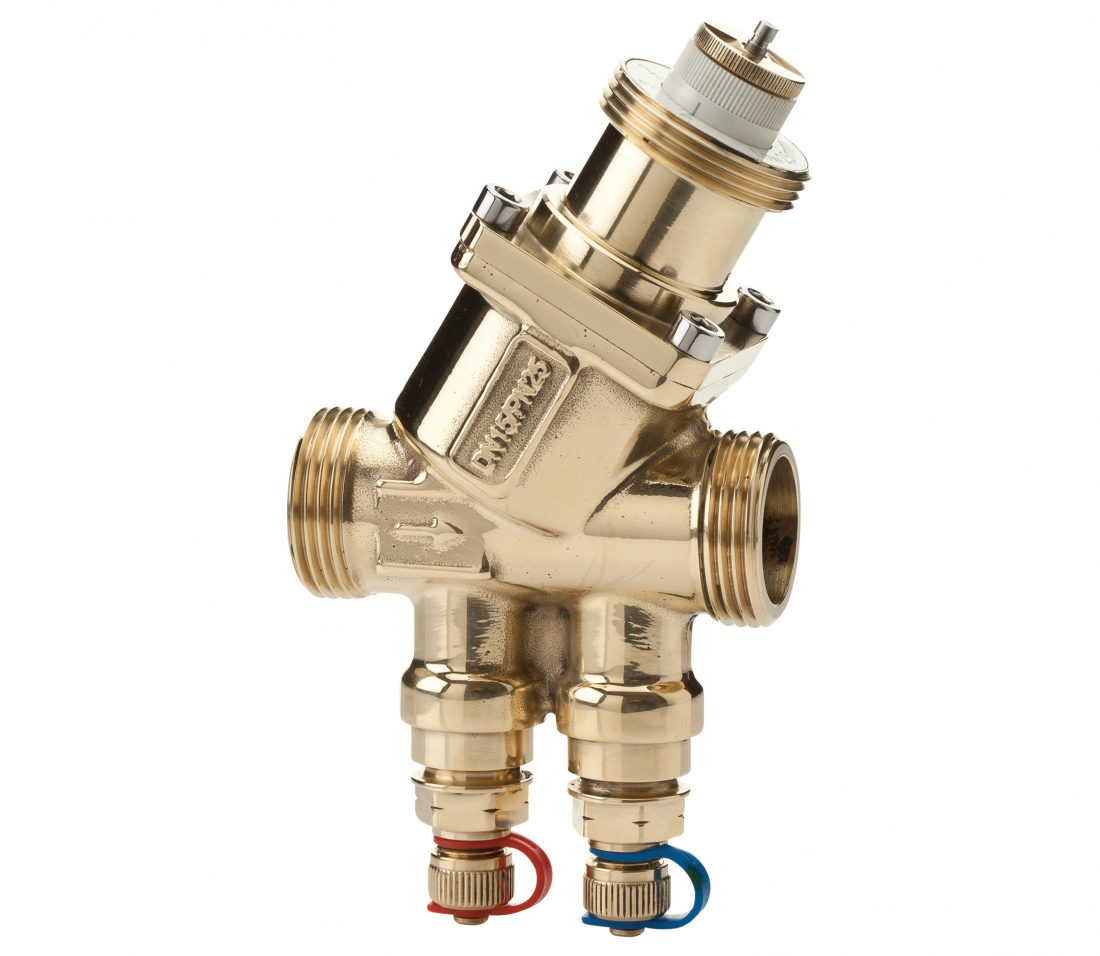

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Plus jsou závitové armatury určené pro regulaci výkonu spotřebičů a zároveň pro zajištěnÍ hydraulické stability rozvodu. Jsou k dispozici v DN 10–50. Na výběr jsou verze s vnějším nebo vnitřním závitem, vždy s integrovanými měřícími vsuvkami.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy centralizovaného zásobování teplem

Fukce tlakově nezávislého 2-cestného regulačního ventilu

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Plus

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Rozsah průtoku (l/h)	Obj. číslo	Cena bez DPH	BIM	DWG
Optima Compact Plus DN 10LF vnější závit, měření	30-200	53-1320	1 877 Kč
Optima Compact Plus DN 10HF vnější závit, měření	65-370	53-1329	1 925 Kč
Optima Compac Plust DN 15LF vnější závit, měření	100-575	53-1324	2 049 Kč	2018 2019	CAD
Optima Compact Plus DN 15HF vnější závit, měření	220-1330	53-1325	2 170 Kč
Optima Compact Plus DN 20LF vnější závit, měření	220-1330	53-1328	2 351 Kč	2018 2019	CAD
Optima Compact Plus DN 20HF vnější závit, měření	300-1800	53-1331	2 840 Kč	2018 2019	CAD
Optima Compact Plus DN 25 vnější závit, měření	400-3609	53-1333	3 782 Kč	2018 2019	CAD
Optima Compact Plus DN 32 vnější závit, měření	500-4000	53-1334	4 563 Kč	2018 2019	CAD
Optima Compact Plus DN 15LF vnitřní závit, měření	100-575	53-1364	2 893 Kč	2018 2019	CAD
Optima Compact Plus DN 15HF vnitřní závit, měření	220-1330	53-1365	2 954 Kč	2018 2019	CAD
Optima Compact Plus DN 20LF vnitřní závit, měření	220-1330	53-1368	3 256 Kč	2018 2019	CAD
Optima Compact Plus DN 20HF vnitřní závit, měření	300-1800	53-1338	3 556 Kč	2018 2019	CAD
Optima Compact Plus DN 25 vnitřní závit, měření	400-3609	53-1373	3 989 Kč	2018 2019	CAD
Optima Compact Plus DN 32 vnitřní závit, měření	500-4000	53-1374	4 752 Kč	2018 2019	CAD
Optima Compact Plus DN 40 vnitřní závit, měření	1370-9500	53-1375	12 924 Kč	2018 2019	CAD
Optima Compact Plus DN 50 vnitřní závit, měření	1400-11500	53-1376	14 499 Kč	2018 2019	CAD

Popis

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Plus jsou závitové armatury určené pro regulaci výkonu spotřebičů, a zároveň pro zajištěný hydraulické stability rozvodu.

Jedná se o sdružení 3 armatur v jednu:

2-cestný regulační ventil
automatický vyvažovací ventil
regulátor tlakové diference udržující konstantní tlakovou ztrátu na regulační kuželce 2-cestného regulačního ventilu

Hlavní výhody:

Konstantní tlaková ztráta na regulační kuželce
Autorita regulace A=1 nezávislá na nastavení omezovače průtoku i na měnících se tlakových poměrech v rozvodu
Nastavení omezovače průtoku nemá vliv na pracovní zdvih regulační kuželky - pro vlastní regulaci je vždy k dispozici plný pracovní zdvih
Velký výběr ovládacích pohonů včetně pohonů s havarijní funkcí pro všechny dimenze

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Plus jsou ideální regulační ventily pro menší a středně velké spotřebiče v soustavách s proměnným průtokem.

Oblast použití:

Rozvody vytápění a chlazení
Soustavy centralizovaného zásobování teplem (pohony s havarijní funkcí)

Funkce:

Regulace výkonu spotřebiče změnou průtoku
Přednastavení nominálního průtoku okruhem spotřebiče
Měření průtoku, tlaku a teploty
Uzavírání

Rozměry

DN 10–50

Jmenovitý tlak

PN 25

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Max. diferenční tlak

600 kPa

Max. uzavírací tlak

1000 kPa

Materiál

Tělo ventilu:	mosaz CW602N (DN 10–32) litina GJS-400 (DN 40–50)
Membrána:	HNBR
O-kroužky a těsnění:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:	směr průtoku, DN, PN
Hlavice:	směr otevírání / zavírání

Použití

Typické použití

Spotřebiče v soustavy s proměnným průtokem - fancoily, chladicí trámy, dveřní clony, VZT jednotky atp.
Předávací stanice tepla v soustavách CZT - s použitím pohonů s havarijní funkcí
Směšovací uzly s tlakově nezávislým vstupem
Cirkulační zkraty

Možnosti použití

Optima Compact Plus na vstupu do spotřebiče

regulace výkonu spotřebiče změnou průtoku
omezení max. průtoku daným spotřebičem
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
kompletní diagnostika v místě instalace

Optima Compact Plus na primární straně předávací stanice tepla

regulace výkonu okruhu vytápění / okruhu přípravy teplé vody
omezení max. průtoku daným okruhem
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
při použití ovládacího pohonu s havarijní funkcí plní i funkci havarijního ventilu

Optima Compact Plus na primární straně směšovacího uzlu

regulace výkonu sekundární strany uzlu
omezení max. průtoku primární stranou uzlu
vysoká autorita regulace i při měnící se dispoziční tlakové diferenci

Optima Compact Plus v cirkulačním zkratu

zajištění minimálního nutného cirkulačního množství hlavního rozvodu
při použití inverzně pracujícího ovládacího pohonu ventilu ve zkratu / pohonu na posledním spotřebiči je celkový průtok okruhem roven součtu nominálních průtoků všech spotřebičů daného okruhu - žádný nadprůtok pro zajištění cirkulace
energeticky nejefektivnější řešení
