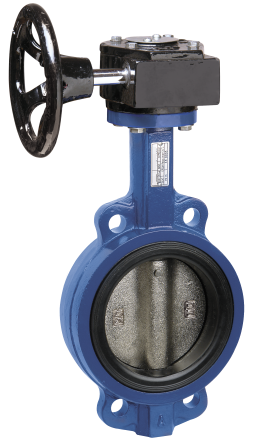

Uzavírací mezipřírubové klapky HS 497 s převodem

Uzavírací mezipřírubové klapky HS 497 s převodem

Uzavírací mezipřírubové klapky HS 497 s převodovým kolem pro uzavírání větších dimenzí rozvodů jsou k dispozici v dimenzích DN 100–600.

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla
  • technologické rozvody

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
Uzavírací mezipřírubová klapka, disk litina, DN 100 převodové kolo 512 125100 na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 125 převodové kolo 872 125125 na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 150 převodové kolo 1347 125150 4 796 Kč 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 200 převodové kolo 2675 125200 7 352 Kč 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 250 převodové kolo 4555 125250 10 897 Kč 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 300 převodové kolo 7037 125300 13 173 Kč 2018 2019
Uzavírací mezipřírubová klapka, disk litina, DN 350 převodové kolo 10165 125350 20 177 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 400 převodové kolo 13799 125400 na dotaz 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 450 převodové kolo 18514 125450 na dotaz 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 500 převodové kolo 23805 125500 na dotaz 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 600 převodové kolo 36778 125600 na dotaz 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 100 převodové kolo 512 126100 na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 125 převodové kolo 872 126125 na dotaz 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 150 převodové kolo 1347 126150 6 431 Kč 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 200 převodové kolo 2675 126200 10 394 Kč 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 250 převodové kolo 4555 126250 17 540 Kč 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 300 převodové kolo 7037 126300 23 389 Kč 2018 2019
Uzavírací mezipřírubová klapka, disk nerez, DN 350 převodové kolo 10165 126350 31 079 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 400 převodové kolo 13799 126400 na dotaz 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 450 převodové kolo 18514 126450 na dotaz 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 500 převodové kolo 23805 126500 na dotaz 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 600 převodové kolo 36778 126600 na dotaz 2018 2019 CAD

Popis

Uzavírací mezipřírubové klapky HS 497 s převodovým kolem jsou k dispozici v DN 100–600, vždy s EPDM manžetou a volitelně s litinovým nebo nerezovým diskem.

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla
  • technologické rozvody

Funkce:

  • uzavírání
  • hrubá regulace (klapky mají definované Kv hodnoty v různých úhlech otevření 10° – 90°)
Rozměry DN 100–600
Jmenovitý tlak
DN 100–300 PN 16
DN 350–600 PN 10
Ovládání převodové kolo
Max. pracovní teplota 110 °C (krátkodobě 120 °C)
Materiál
Tělo klapky: EN-GJS-400
Disk 497-67: EN-GJS-400
Disk 497-68: nerez 1.4408 (AISI 316)
Hřídel: nerez 1.4005 (AISI 416)
Těsnící manžeta: EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN

Použití

Nejběžnější použití uzavíracích mezipřírubových klapek HS 497 s převodovým kolem:

  • Ruční uzavírání částí okruhů vytápění a chlazení
  • Hrubá regulace
