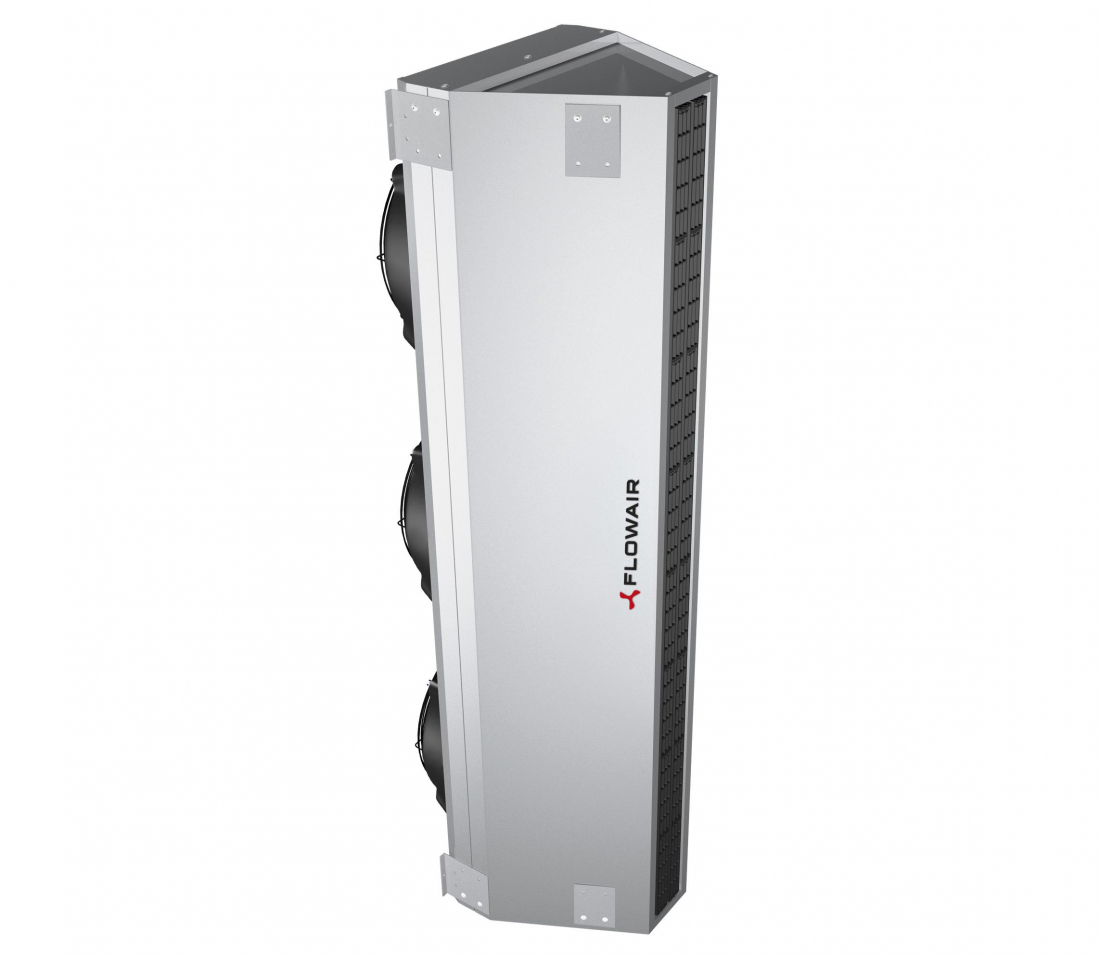

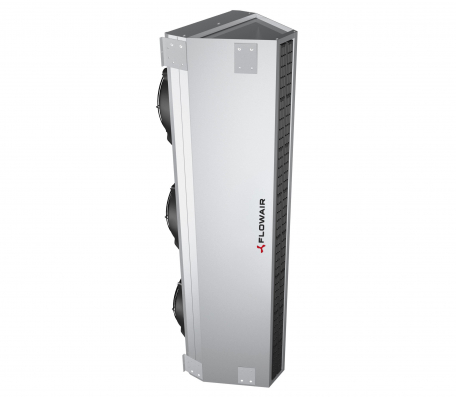

Vratové clony ELiS G

Hlavní funkcí vratových clon ELiS G je vytvoření vzduchové bariéry v prostoru otevřených vrat, která zamezí pronikání chladného venkovního vzduchu do vnitřního prostoru v zimě, respektive teplého vzduchu v létě.

Provedení:

s teplovodním výměníkem
s elektrickým topným tělesem
bez zdroje tepla

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Vratové clony ELiS G

Poptat produkt

Ke stažení

ELiS G - návod (PDF dokument)

Varianty

Varianta produktu	Vzduchový výkon	Obj. číslo	Cena bez DPH	BIM	DWG
Vratová clona ELiS G1-N-050 (0,5 m, studená)		14248	na dotaz		CAD
Vratová clona ELiS G1-N-150 (1,5 m, studená)	6500	14220	32 867 Kč	2018 2019	CAD
Vratová clona ELiS G1-N-200 (2 m, studená)	8600	14221	43 350 Kč	2018 2019	CAD
Vratová clona ELiS G1-N-250 (2,5 m, studená)		52490	na dotaz
Vratová clona ELiSG1-W-150 (1,5 m, teplovodní)	6200	14224	42 164 Kč	2018 2019	CAD
Vratová clona ELiS G1-W-200 (2 m, teplovodní)	8100	14225	50 251 Kč	2018 2019	CAD
Vratová clona ELiS G1-W-250 (2,5 m, teplovodní)		57298	na dotaz
Vratová clona ELiS G1-2RW-150 (1,5 m, teplovodní)	5700	14379	49 658 Kč	2018 2019
Vratová clona ELiS G1-2RW-200 (2 m, teplovodní)	7600	14293	58 756 Kč	2018 2019
Vratová clona ELiS G1-E-150 (1,5 m, elektrická)	6300	14226	50 765 Kč	2018 2019	CAD
Vratová clona ELiS G1-E-200 (2 m, elektrická)	8200	14227	65 536 Kč	2018 2019	CAD
Vratová clona ELiS G1-E-250 (2,5 m, elektrická)		57292	na dotaz

Popis

Vratové clony ELiS G jsou k dispozici ve třech délkách 1,5 m a 2 m v následujících provedeních:

ELiS-G1-N - „studená" vratová clona bez ohřevu
ELiS-G1-W - vratová clona s 1-řadým teplovodním výměníkem
ELiS-G1-2RW - vratová clona s 2-řadým teplovodním výměníkem
ELiS-G1-E - vratová clona s elektrickým topným tělesem

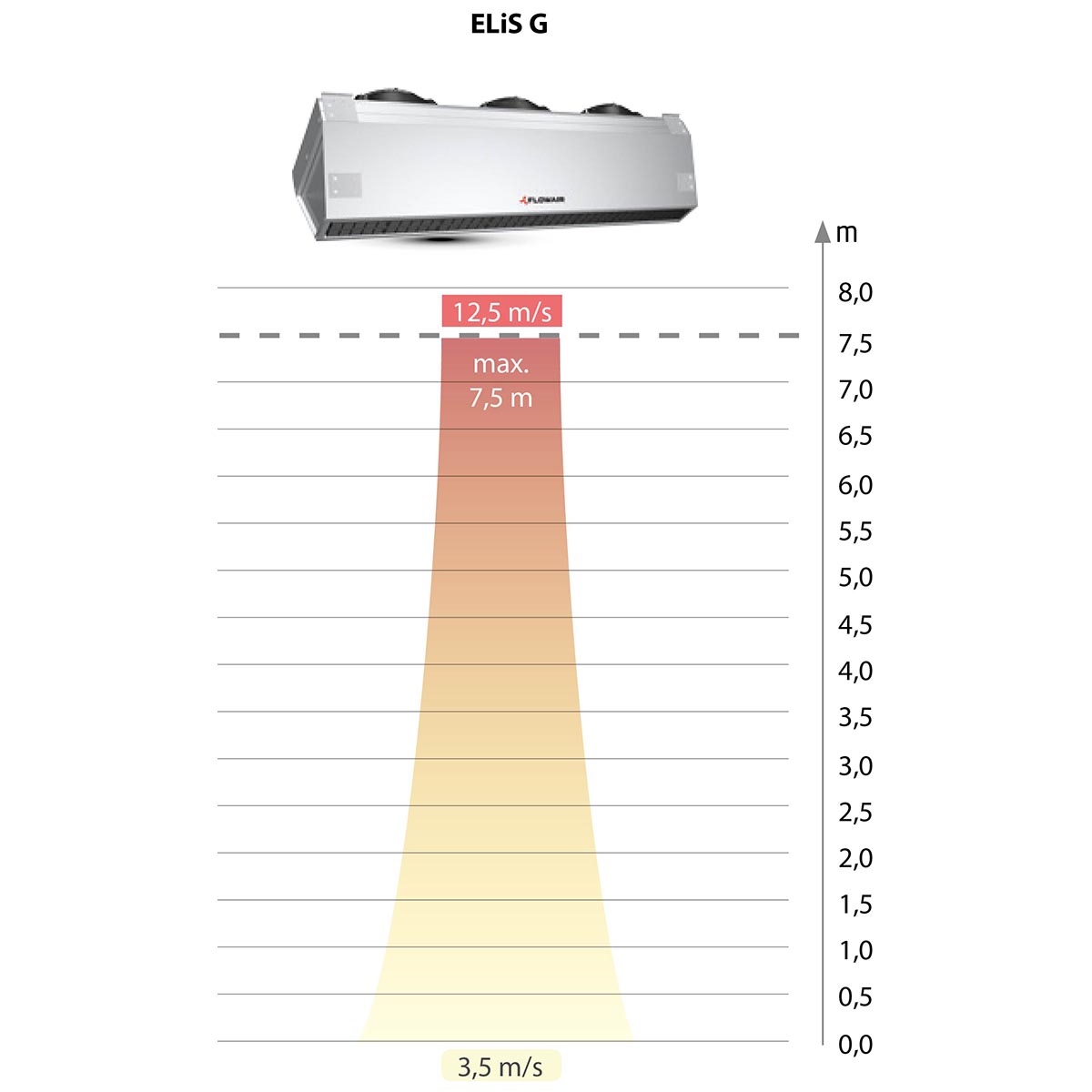

Vysoký vzduchový výkon a dosah proudu vzduchu 7,5 m s koncovou rychlostí proudu vzduchu 2 m/s vytváří vzduchovou bariéru v prostoru otevřených vrat a tím zamezuje pronikání chladného venkovního vzduchu do vnitřního prostoru v zimě, respektive teplého vzduchu v létě.

Oblast použití:

Logistické a průmyslové haly
Garáže

Funkce:

Zamezení pronikání chladného venkovního vzduchu do vnitřního prostoru v zimě, respektive teplého vzduchu v létě.

Bezsilikonové provedení s výhradou	SILICON FREE 2
Rozsah vzduchových výkonů	3500 – 8600 m³/h
Dosah proudu vzduchu	7,5 m
Výměník	měď / hliník
Opláštění	ocelový plech
Max. teplota topné vody	130 °C
Jmenovitý tlak	PN 16
Motor	3-rychlostní asynchronní 1-fázový
Elektrické krytí motoru	IP 54
Instalace	horizontální / vertikální
Použití	vnitřní instalace mimo prostor s nebezpečím výbuchu

Použití

Použití vratové clony ELiS G

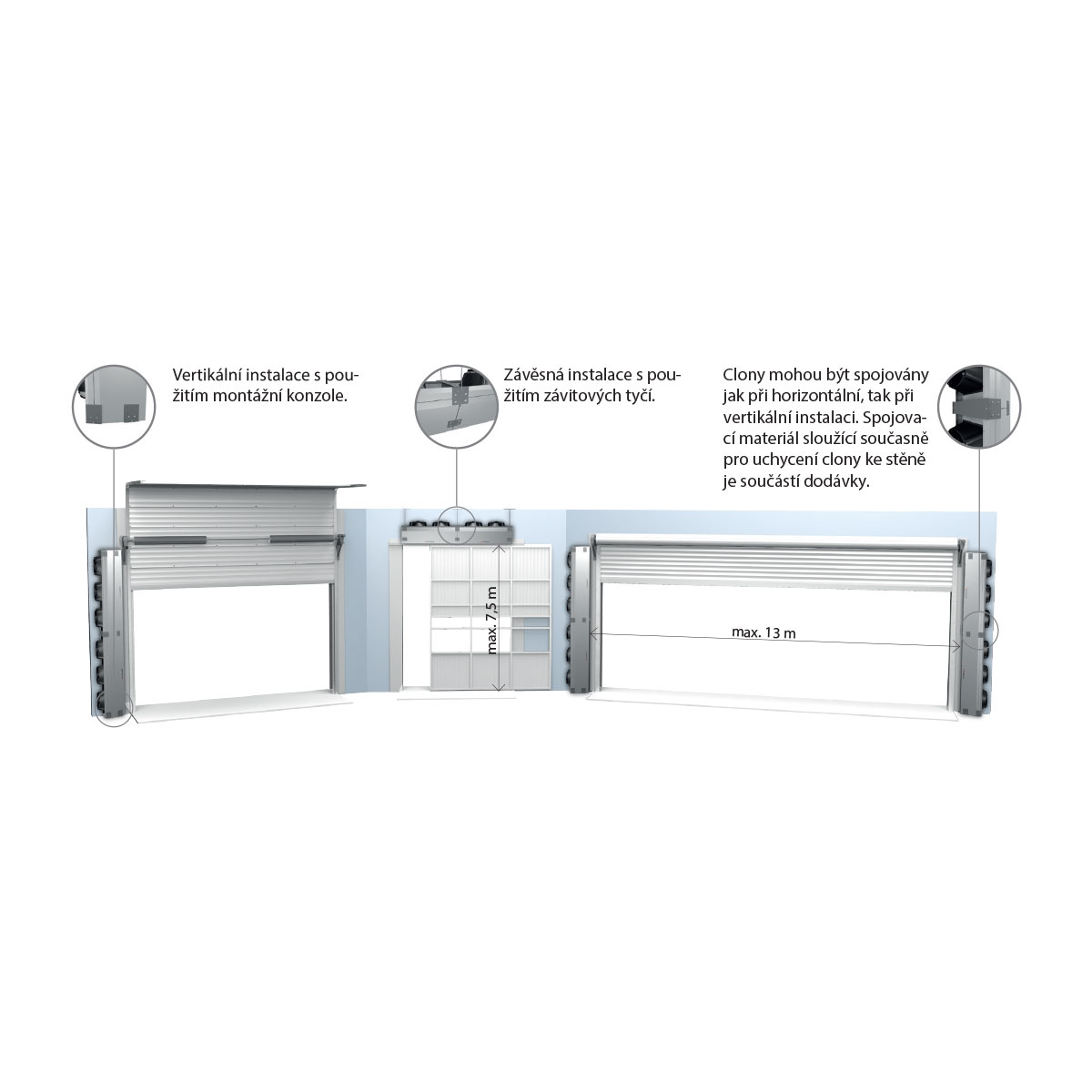

Vratové clony ELiS G umožňují jak horizontální, tak vertikální instalaci. Spojovací a montážní členy pro horizontální i vertikální instalaci jsou součástí dodávky vratových clon.

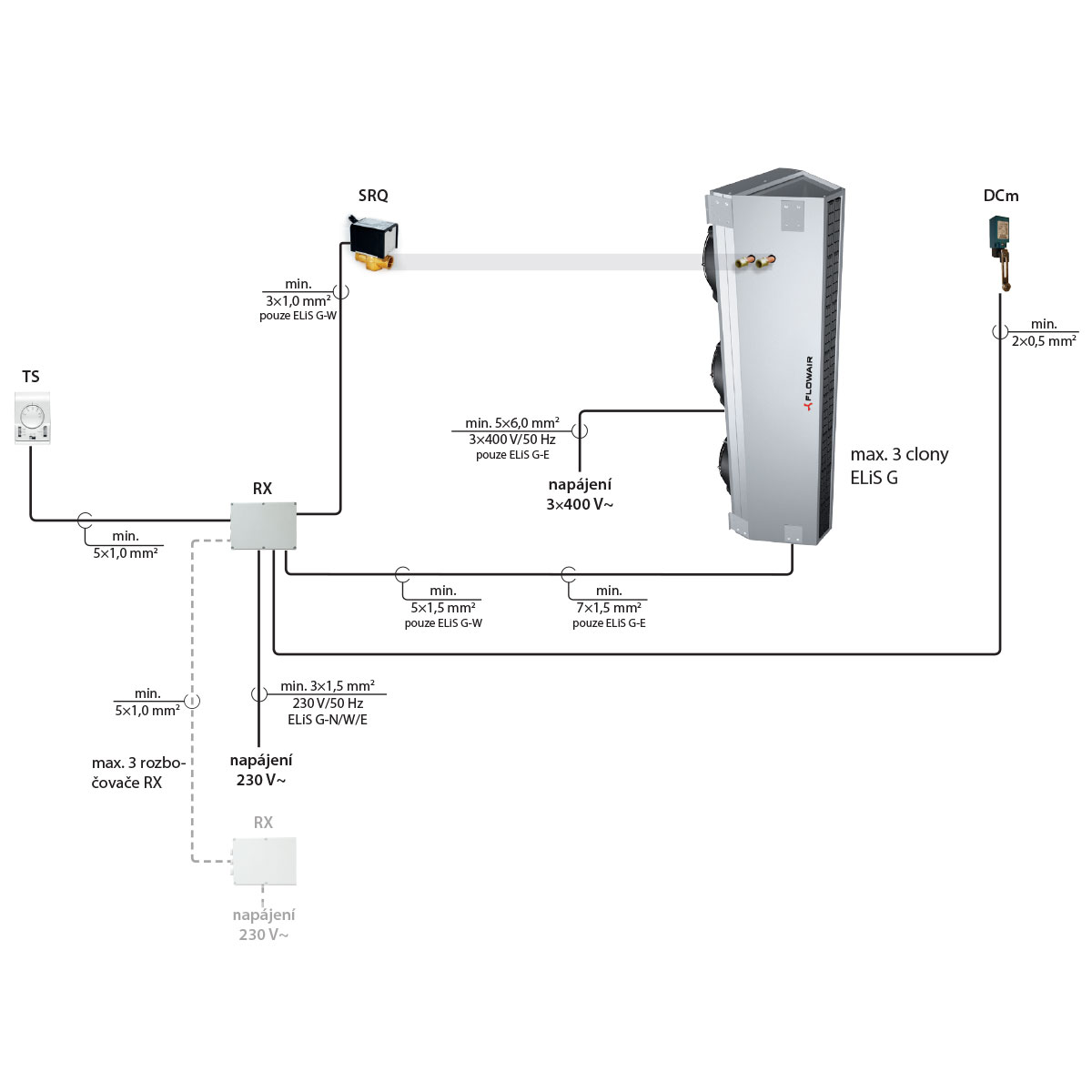

Regulace vratové clony ELiS G pomocí TS regulátoru

Pomocí jednoho TS nástěnného regulátoru s termostatem a jednoho až tří RX rozbočovačů je možné ovládat až 6 vratových clon ELiS G1 délky 2 m nebo až 9 vratových clon ELiS G1 délky 1,5 m.

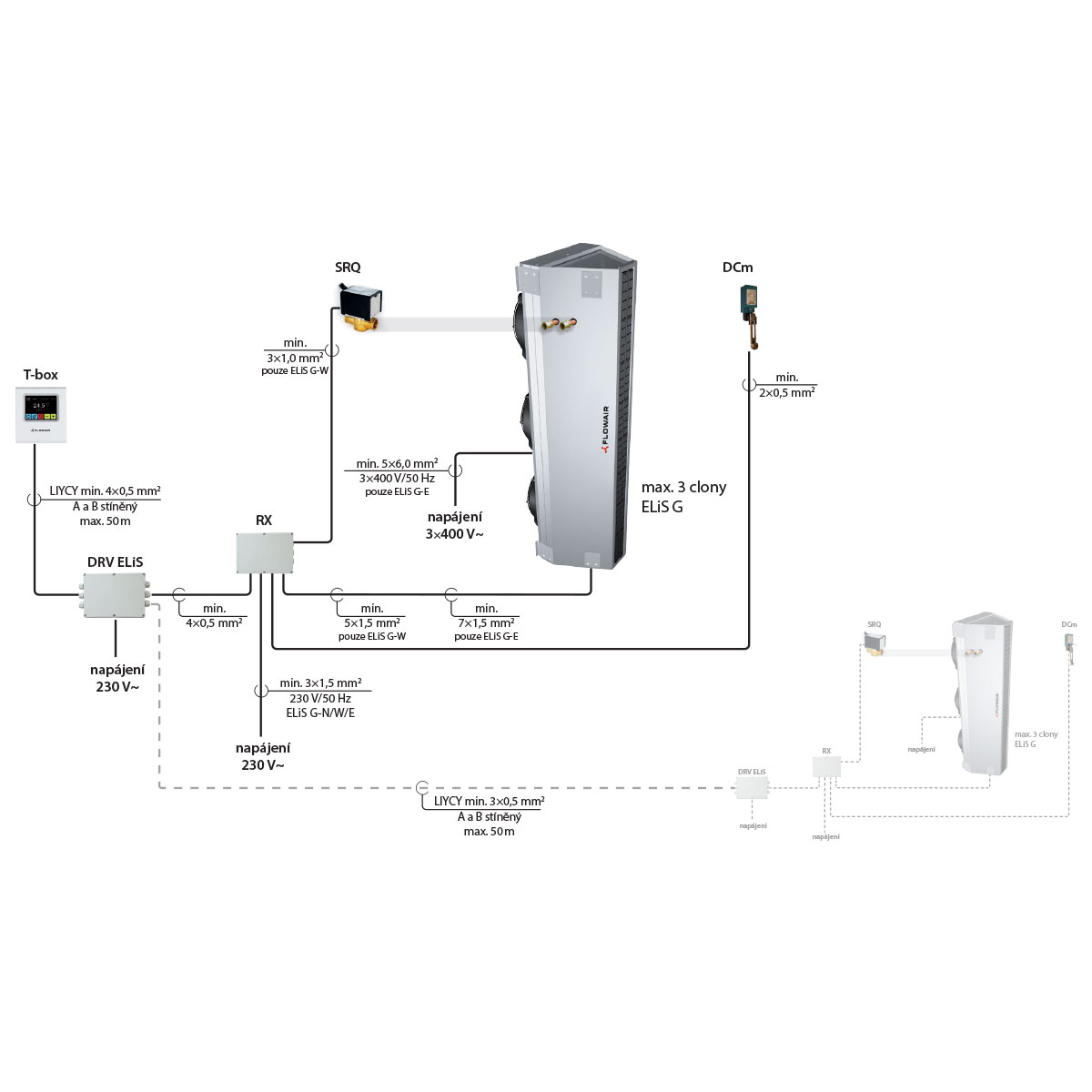

Regulace vratové clony ELiS G pomocí T-box regulátoru

Vratovýcm clonám ELiS G je možné předřadit komunikační a řídící DRV modul. Díky němu lze pomocí jednoho T-box regulátoru ovládat až 31 vratových clon ELiS G.
