York / Johnson Controls YHK, YHK-ECM - ventilové sady pro čtyřcestné kazetové fancoily

Ventilové sady pro kazetové fancoily York / Johnson Controls YHK, YHK-ECM jsou k dispozici s 2-cestnými regulačními ventily, 3-cestnými regulačními ventily s obtokem nebo s tlakově nezávislými 2-cestnými regulačními ventily. Ovládací pohony jsou volitelně dvoubodové (on-off) 230 V NC, 230 V NO, 24 V NC a 24 V NO nebo se spojitým řízením 24 V 0–10 V.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

York / Johnson Controls YHK, YHK-ECM - ventilové sady pro čtyřcestné kazetové fancoily

Poptat produkt

Varianty

Varianta produktu	Pohon	Cena bez DPH
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 20-2, 25-2, 40-2 a 50-2	230V NC	3 319 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 65-2, 95-2 a 110-2	230V NC	4 805 Kč
Ventilová sada s 3-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 20-4, 25-4, 40-4, 40-6, 50-4 a 50-6	230V NC	6 046 Kč
Ventilová sada s 3-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 65-4, 95-4, 95-6 a 110-4	230V NC	7 422 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 20-2, 25-2, 40-2 a 50-2	24V NC	3 319 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 65-2, 95-2 a 110-2	24V NC	4 805 Kč
Ventilová sada s 3-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 20-4, 25-4, 40-4, 40-6, 50-4 a 50-6	24V NC	6 046 Kč
Ventilová sada s 3-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 65-4, 95-4, 95-6 a 110-4	24V NC	7 422 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 20-2, 25-2, 40-2 a 50-2	24V 0-10V	4 529 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 65-2, 95-2 a 110-2	24V 0-10V	6 015 Kč
Ventilová sada s 3-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 20-4, 25-4, 40-4, 40-6, 50-4 a 50-6	24V 0-10V	7 257 Kč
Ventilová sada s 3-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 65-4, 95-4, 95-6, 110-4 a 110-6	24V 0-10V	8 632 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 20-2, 25-2, 40-2 a 50-2	230V NC	3 022 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 65-2, 95-2 a 110-2	230V NC	3 779 Kč
Ventilová sada s 2-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 20-4, 25-4, 40-4, 40-6, 50-4 a 50-6	230V NC	5 606 Kč
Ventilová sada s 2-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 65-4, 95-4, 95-6, 110-4 a 110-6	230V NC	6 403 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 20-2, 25-2, 40-2 a 50-2	24V NC	3 022 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 65-2, 95-2 a 110-2	24V NC	3 779 Kč
Ventilová sada s 2-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 20-4, 25-4, 40-4, 40-6, 50-4 a 50-6	24V NC	5 606 Kč
Ventilová sada s 2-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 65-4, 95-4, 95-6 a 110-4	24V NC	6 403 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 20-2, 25-2, 40-2 a 50-2	24V 0-10V	4 232 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHK a YHK-ECM velikost 65-2, 95-2 a 110-2	24V 0-10V	4 989 Kč
Ventilová sada s 2-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 20-4, 25-4, 40-4, 40-6, 50-4 a 50-6	24V 0-10V	6 816 Kč
Ventilová sada s 2-cestnými regulačními ventily pro York / Johnson Controls YHK a YHK-ECM velikost 65-4, 95-4, 95-6 a 110-4	24V 0-10V	7 612 Kč

Popis

Ventilové sady pro fancoily York / Johnson Controls YHK a YHK-ECM jsou k dispozici v následujícím provedení:

Sada s 3-cestným regulačním ventilem s obtokem obsahuje:

3-cestný regulační ventil s obtokem (k_vs0,25–6,0)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V

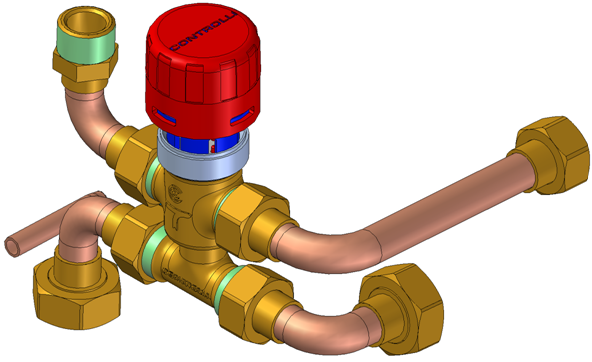

Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Sada s 2-cestným regulačním ventilem obsahuje:

2-cestný regulační ventil (k_vs0,25–6,0)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Sada s tlakově nezávislým 2-cestným regulačním ventilem obsahuje:

Tlakově nezávislý 2-cestný regulační ventil (celkový rozsah nastavitelného průtoku 30–1330 l/h)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Funkce:

Regulace výkonu fancoilu York / Johnson Controls YHK nebo YHK-ECM změnou průtoku topné / chladicí vody jeho výměníkem

Rozměry použitých ventilů

DN 15–20

Připojení k rozvodu

DN 15–20

Jmenovitý tlak

PN 16

Pracovní zdvih

2,5–5,5 mm

Charakteristika

lineární

Max. pracovní teplota

95 °C

Min. pracovní teplota

5 °C

Napájení / řízení

230 V	on/off NC
230 V	on/off NO
24 V	on/off NC, PWM
24 V	on/off NO, PWM
24 V	0–10 V NC

Použití

Sada s 3-cestným regulačním ventilem s obtokem:

Logika zdvihu použitého regulačního ventilu

Instalace ventilové sady v kombinaci s ručními vyvažovacími ventily

Instalace ventilové sady v kombinaci s automatickými vyvažovacími ventily

Sada s 2-cestným regulačním ventilem:

Při použití regulační sady s 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. Na jednotlivých sekcích rozvodu proto doporučujeme instalovat kombinaci ruční yvvažovací ventil D9505 popř. 447 a regulátor tlakové diference PV Compact.

Sada s tlakově nezávislým 2-cestným regulačním ventilem:

Při použití regulační sady s tlakově nezávislým 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. V tomto případě není nutné instalovat ani ruční vyvažovací ventily ani regulátory diferenčního tlaku, neboť tlakově nezávislý 2-cestný regulační ventil stabilizuja tlakovou diferenci na vlastní regulační kuželce a současně plní funkci omezovače průtoku do výměníku daného fancoilu.
