York / Johnson Controls YHP-O YHP-ECM - ventilové sady pro vysokotlaké kanálové fancoily

Ventilové sady pro neopláštěné vysokotlaké kanálové fancoily York / Johnson Controls YHP-O YHP-ECM jsou k dispozici s 2-cestnými regulačními ventily, 3-cestnými regulačními ventily s obtokem nebo s tlakově nezávislými 2-cestnými regulačními ventily. Ovládací pohony jsou volitelně dvoubodové (on-off) 230 V NC, 230 V NO, 24 V NC a 24 V NO nebo se spojitým řízením 24 V 0–10 V.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

York / Johnson Controls YHP-O YHP-ECM - ventilové sady pro vysokotlaké kanálové fancoily

Poptat produkt

Varianty

Varianta produktu	Pohon	Cena bez DPH
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130 hlavní výměník	230V NC	3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 230-340 hlavní výměník	230V NC	3 237 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130-340 přídavný výměník	230V NC	3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130 hlavní výměník	230V NO	3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 230-340 hlavní výměník	230V NO	3 237 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130-340 přídavný výměník	230V NO	3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130 hlavní výměník	24V NC	3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 230-340 hlavní výměník	24V NC	3 237 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130-340 přídavný výměník	24V NC	3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130 hlavní výměník	24V NO	3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 230-340 hlavní výměník	24V NO	3 237 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130-340 přídavný výměník	24V NO	3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130 hlavní výměník	24V 0-10V	4 266 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 230-340 hlavní výměník	24V 0-10V	4 447 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130-340 přídavný výměník	24V 0-10V	4 266 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130 hlavní výměník	230V NC	2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 230-340 hlavní výměník	230V NC	2 513 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130-340 přídavný výměník	230V NC	2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130 hlavní výměník	230V NO	2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 230-340 hlavní výměník	230V NO	2 513 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130-340 přídavný výměník	230V NO	2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130 hlavní výměník	24V NC	2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 230-340 hlavní výměník	24V NC	2 513 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130-340 přídavný výměník	24V NC	2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130 hlavní výměník	24V NO	2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 230-340 hlavní výměník	24V NO	2 513 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130-340 přídavný výměník	24V NO	2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130 hlavní výměník	24V 0-10V	3 628 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 230-340 hlavní výměník	24V 0-10V	3 724 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM velikost 130-340 přídavný výměník	24V 0-10V	3 628 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 30-200 l/h	230V NC	9 367 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 100-575 l/h	230V NC	10 177 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 220-1330 l/h	230V NC	10 736 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 30-200 l/h	230V NO	9 367 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 100-575 l/h	230V NO	10 177 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 220-1330 l/h	230V NO	10 736 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 30-200 l/h	24V NC	9 367 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 100-575 l/h	24V NC	10 177 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 220-1330 l/h	24V NC	10 736 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 30-200 l/h	24V NO	9 367 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 100-575 l/h	24V NO	10 177 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 220-1330 l/h	24V NO	10 736 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 30-200 l/h	24V 0-10V	10 577 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 100-575 l/h	24V 0-10V	11 387 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHP-O a YHP-ECM 220-1330 l/h	24V 0-10V	11 946 Kč

Popis

Ventilové sady pro fancoily York / Johnson Controls YHP-O YHP-ECM jsou k dispozici v následujícím provedení:

Sada s 3-cestným regulačním ventilem s obtokem obsahuje:

3-cestný regulační ventil s obtokem (k_vs0,25–6,0)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V

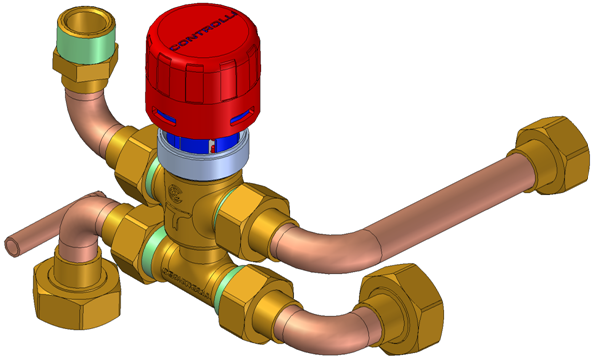

Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Sada s 2-cestným regulačním ventilem obsahuje:

2-cestný regulační ventil (k_vs0,25–6,0)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Sada s tlakově nezávislým 2-cestným regulačním ventilem obsahuje:

Tlakově nezávislý 2-cestný regulační ventil (celkový rozsah nastavitelného průtoku 30–1330 l/h)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Funkce:

Regulace výkonu fancoilu York / Johnson Controls YHP-O nebo YHP-ECM změnou průtoku topné / chladicí vody jeho výměníkem

Rozměry použitých ventilů

DN 15–20

Připojení k rozvodu

DN 15–20

Jmenovitý tlak

PN 16

Pracovní zdvih

2,5–5,5 mm

Charakteristika

lineární

Max. pracovní teplota

95 °C

Min. pracovní teplota

5 °C

Napájení / řízení

230 V	on/off NC
230 V	on/off NO
24 V	on/off NC, PWM
24 V	on/off NO, PWM
24 V	0–10 V NC

Použití

Sada s 3-cestným regulačním ventilem s obtokem:

Logika zdvihu použitého regulačního ventilu

Instalace ventilové sady v kombinaci s ručními vyvažovacími ventily

Instalace ventilové sady v kombinaci s automatickými vyvažovacími ventily

Sada s 2-cestným regulačním ventilem:

Při použití regulační sady s 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. Na jednotlivých sekcích rozvodu proto doporučujeme instalovat kombinaci ruční yvvažovací ventil D9505 popř. 447 a regulátor tlakové diference PV Compact.

Sada s tlakově nezávislým 2-cestným regulačním ventilem:

Při použití regulační sady s tlakově nezávislým 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. V tomto případě není nutné instalovat ani ruční vyvažovací ventily ani regulátory diferenčního tlaku, neboť tlakově nezávislý 2-cestný regulační ventil stabilizuja tlakovou diferenci na vlastní regulační kuželce a současně plní funkci omezovače průtoku do výměníku daného fancoilu.
