Neopláštěné 4-trubkové fancoily Carisma CRSL s externím tlakem do 80Pa

Fan coil (ventilátorový konvektor) s 5-ti rychlostním asynchronním motorem pro kanálovou instalaci s externím tlakem do 80 Pa. Fancoil je k dispozici v sedmi velikostech vždy s jedním 3-řadým nebo 4-řadým hlavním (primárně chladícím) výměníkem a s jedním přídavným 1-řadým nebo 2-řadým topným výměníkem.

Oblast použití:

Administrativní budovy
Hotely

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Neopláštěné 4-trubkové fancoily Carisma CRSL s externím tlakem do 80Pa

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Chladící výkon 7/12/27°C/50Pa	Obj. číslo	Cena bez DPH
Kanálový fancoil Carisma CRSL 13+1 (4trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení)	1,88kW	0069321	na dotaz
Kanálový fancoil Carisma CRSL 13+2 (4trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení)	1,88kW	0069341	na dotaz
Kanálový fancoil Carisma CRSL 14+1 (4trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení)	2,07kW	0069331	na dotaz
Kanálový fancoil Carisma CRSL 23+1 (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení)	3,40kW	0069322	na dotaz
Kanálový fancoil Carisma CRSL 23+2 (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení)	3,40kW	0069342	na dotaz
Kanálový fancoil Carisma CRSL 24+1 (4trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení)	4,01kW	0069332	na dotaz
Kanálový fancoil Carisma CRSL 33+1 (4trubkové provedení, velikost 3, 3-řadý výměník chlazení 1-řadý výměník topení)	4,42kW	0069323	na dotaz
Kanálový fancoil Carisma CRSL 33+2 (4trubkové provedení, velikost 3, 3-řadý výměník chlazení 2-řadý výměník topení)	4,42kW	0069343	na dotaz
Kanálový fancoil Carisma CRSL 34+1 (4trubkové provedení, velikost 3, 4-řadý výměník chlazení 1-řadý výměník topení)	4,99kW	0069333	na dotaz
Kanálový fancoil Carisma CRSL 43+1 (4trubkové provedení, velikost 4, 3-řadý výměník chlazení 1-řadý výměník topení)	4,97kW	0069324	na dotaz
Kanálový fancoil Carisma CRSL 43+2 (4trubkové provedení, velikost 4, 3-řadý výměník chlazení 2-řadý výměník topení)	4,97kW	0069344	na dotaz
Kanálový fancoil Carisma CRSL 44+1 (4trubkové provedení, velikost 4, 4-řadý výměník chlazení 1-řadý výměník topení)	5,36kW	0069334	na dotaz
Kanálový fancoil Carisma CRSL 53+1 (4trubkové provedení, velikost 5, 3-řadý výměník chlazení 1-řadý výměník topení)	5,04kW	0069325	na dotaz
Kanálový fancoil Carisma CRSL 54+1 (4trubkové provedení, velikost 5, 4-řadý výměník chlazení 1-řadý výměník topení)	5,44kW	0069335	na dotaz
Kanálový fancoil Carisma CRSL 63+1 (4trubkové provedení, velikost 6, 3-řadý výměník chlazení 1-řadý výměník topení)	6,62kW	0069326	na dotaz
Kanálový fancoil Carisma CRSL 64+1 (4trubkové provedení, velikost 6, 4-řadý výměník chlazení 1-řadý výměník topení)	7,25kW	0069336	na dotaz
Kanálový fancoil Carisma CRSL 73+1 (4trubkové provedení, velikost 7, 3-řadý výměník chlazení 1-řadý výměník topení)	7,11kW	0069327	na dotaz
Kanálový fancoil Carisma CRSL 74+1 (4trubkové provedení, velikost 7, 4-řadý výměník chlazení 1-řadý výměník topení)	7,92kW	0069337	na dotaz

Popis

Fan coily Carisma CRSL jsou k dispozici v následujících provedeních:

Carisma CRSL - neopláštěné kanálové provedení

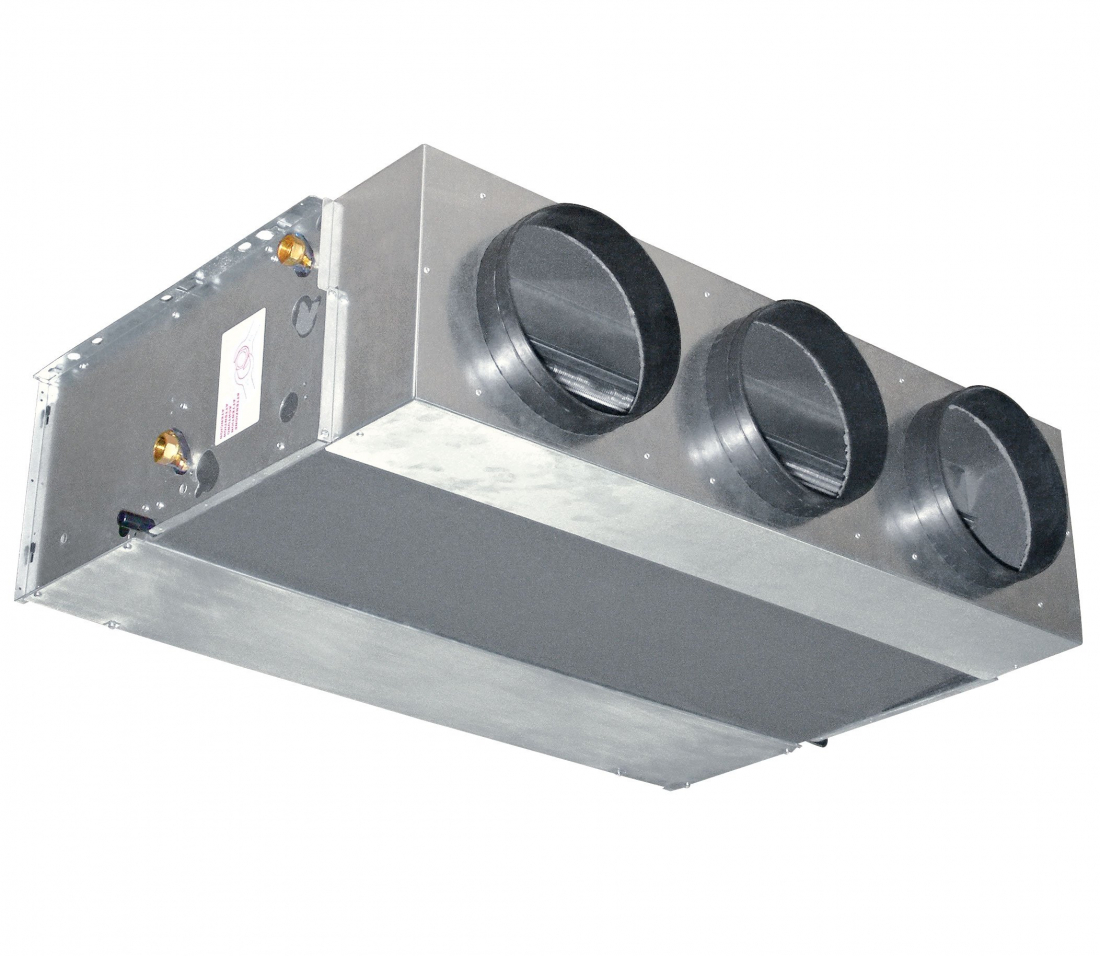

Fan-coil v neopláštěném provedení pro tzn. kanálovou instalaci - jednotka je umístěna v technickém podhledu, nasává vzduch ze zadní strany a čelní stranou jej vyfukuje.
Na sání a výdech je k dispozici celá řada příslušenství - nasávací a výdechové komory s kruhovými hrdly, připojovací příruby, sací a výdechové mřížky a další.
Maximální tlaková ztráta externích příslušenství je 80 Pa

Kombinace výměníků

Všechna výše uvedená provedení jsou k dispozici s následujícími kombinacemi výměníků:

3-řadý hlavní výměník
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení i topení
3-řadý hlavní výměník pro chlazení + 1-řadý přídavný výměník pro topení
3-řadý hlavní výměník pro chlazení + 2-řadý přídavný výměník pro topení
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení + 1-řadý přídavný výměník pro topení

Motory

pěti rychlostní asynchronní - motor má 5 rychlostí otáček, z nichž lze použít libovolné 3. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

Pro hlavní výměník - chlazení:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník - topení:

2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy
Hotely
Nemocnice

Bezsilikonové provedení bez výhrad

SILICON FREE 1

Rozsah chladících výkonů

2,22–12,05 kW (při 7/12/27 °C)

Rozsah vzduchových výkonů

375–2220 m³/h (při 0 Pa ext. tlaku)

Externí tlak

max. 80 Pa

Výměník

měď / hliník

Max. teplota topné vody

85 °C

Min. teplota chladící vody

5 °C

Jmenovitý tlak

PN 10

Motor

5-rychlostní asynchronní 1-fázový

Instalace

kanálová

Použití

Tyto fancoily jsou vhodné pro chlazení, popřípadě kombinace chlazení a topení ve všech typech objektů, které mají technický podhled a v něm vedené rozvody VZT.

Možnosti použití:

od 1 ks v rodinném domě po 500 ks ve velkém administrativním centru
od ubytovny po luxusní hotel
od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
